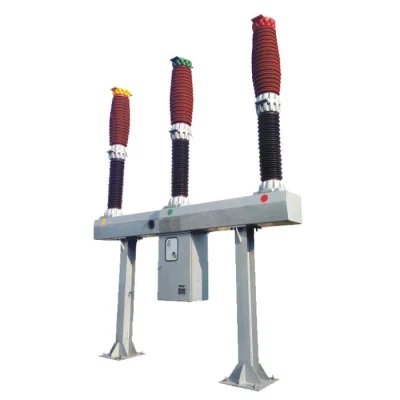

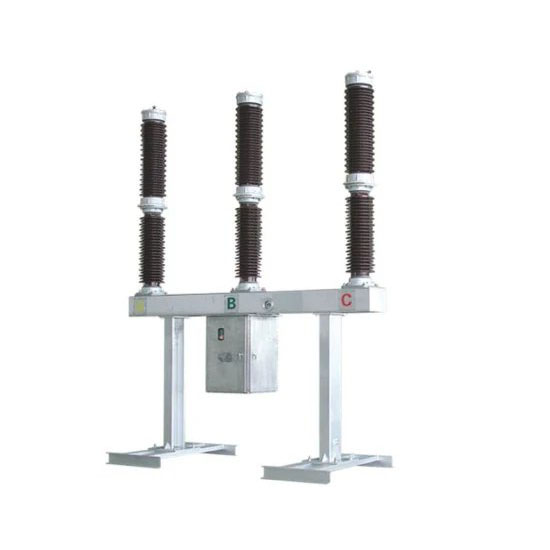

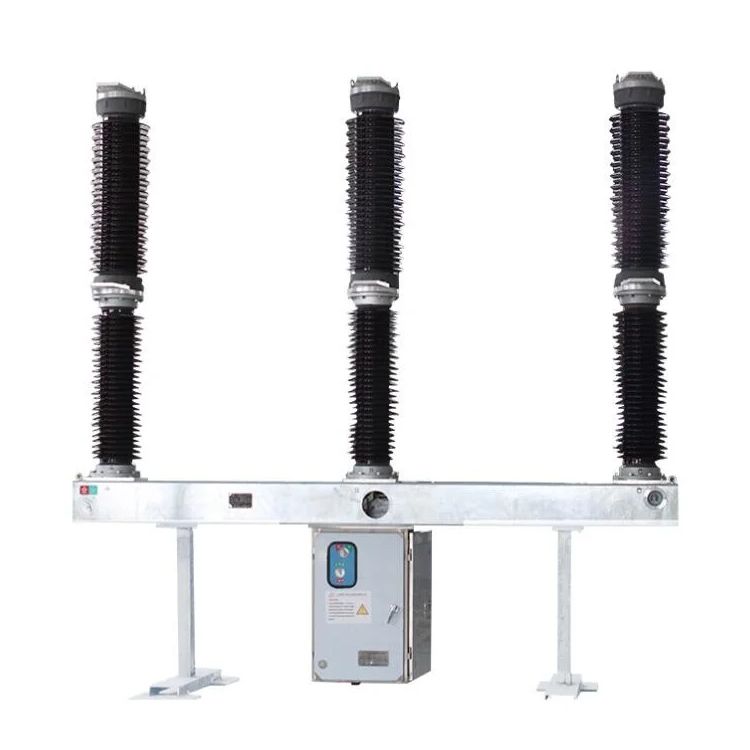

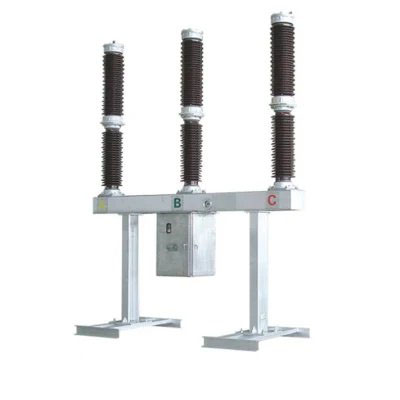

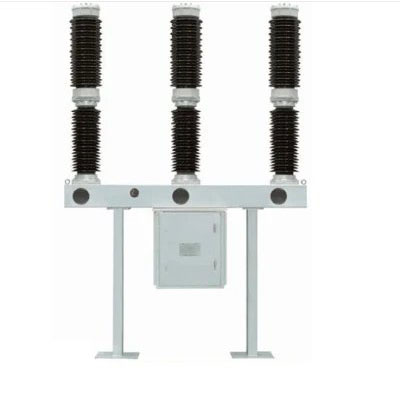

126kv Выключатель высокого давления Sf6

Выключатель LW серии с самозадвижением на основе серо-hexафторида (SF6) использует принцип самопоглощения, что значительно снижает диаметр и вес цилиндра давления. Этот дизайн уменьшает требуемую мощность для работы, что позволяет интегрировать пружинный механизм. Выключатель состоит из трех однофазных блоков, каждый из которых установлен на пружинном механизме и собран на трех кронштейнах. Такая конструкция позволяет работать с одним полюсом и обеспечивать трехфазную электрическую связь. Пружинный механизм размещается сбоку от кронштейна, в то время как электрическая управляющая система находится внутри корпуса. Верхняя часть выключателя включает однофазный выключатель, среднюю колонну из фарфора, а нижняя часть выполняет функции герметизации, открытия пружины и амортизации.

Рабочая среда

Температура окружающей среды: от -40°C до +50°C.

Средняя суточная относительная влажность воздуха ≤ 95%, в среднем ≤ 90%.

Давление ветра: менее 700 Па.

Высота: менее 3000 м.

Интенсивность землетрясений: не более 9 баллов.

Загрязнение воздуха: Ⅲ степень.
