12 КВ наружный разъединитель

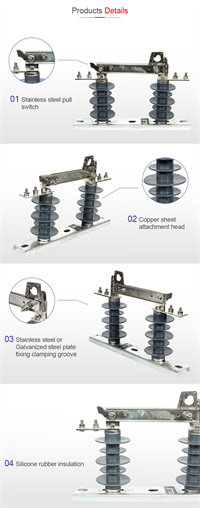

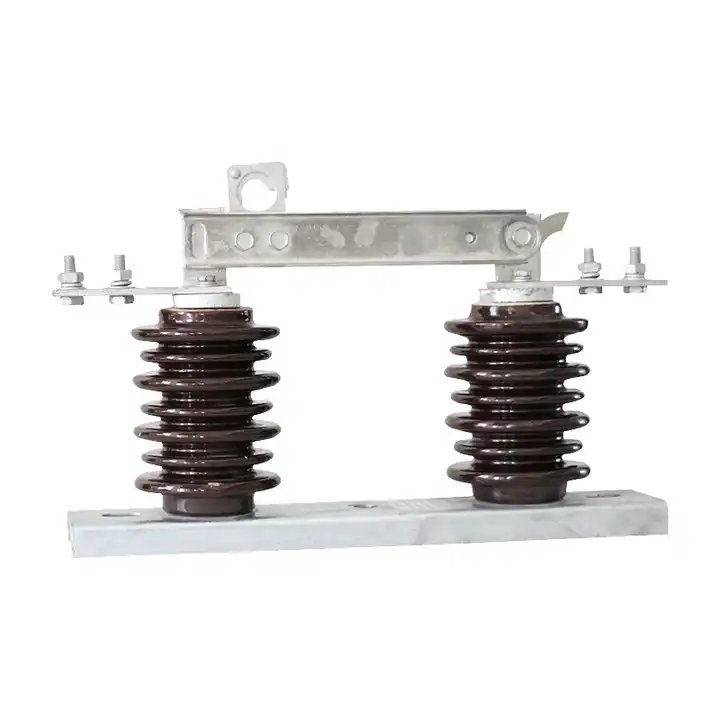

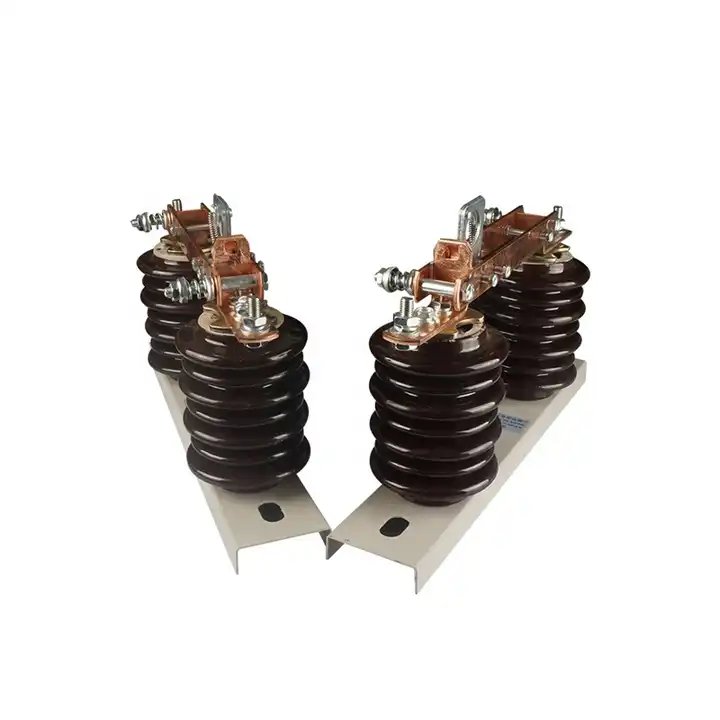

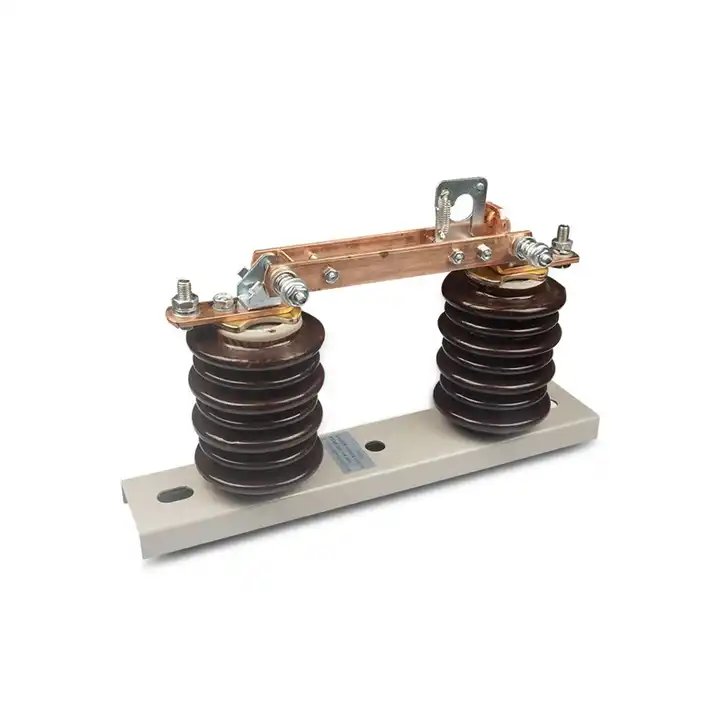

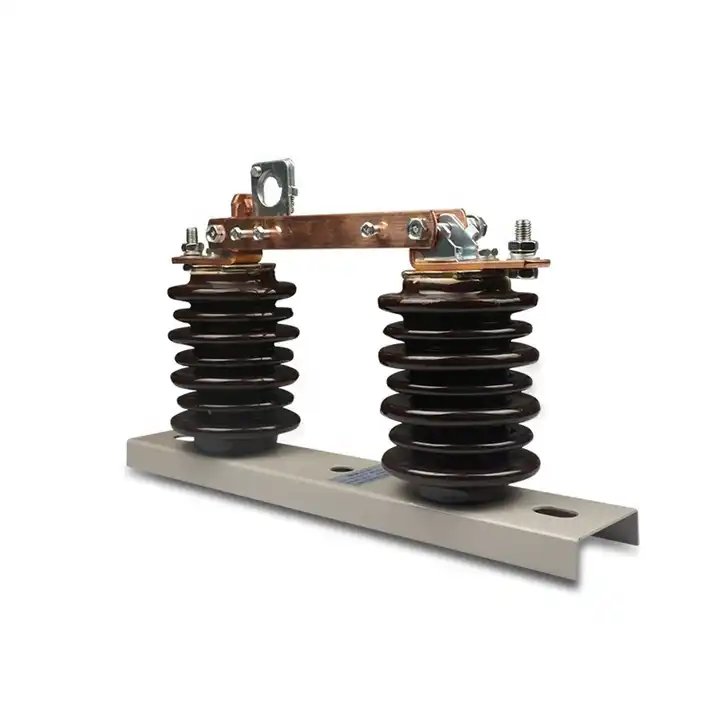

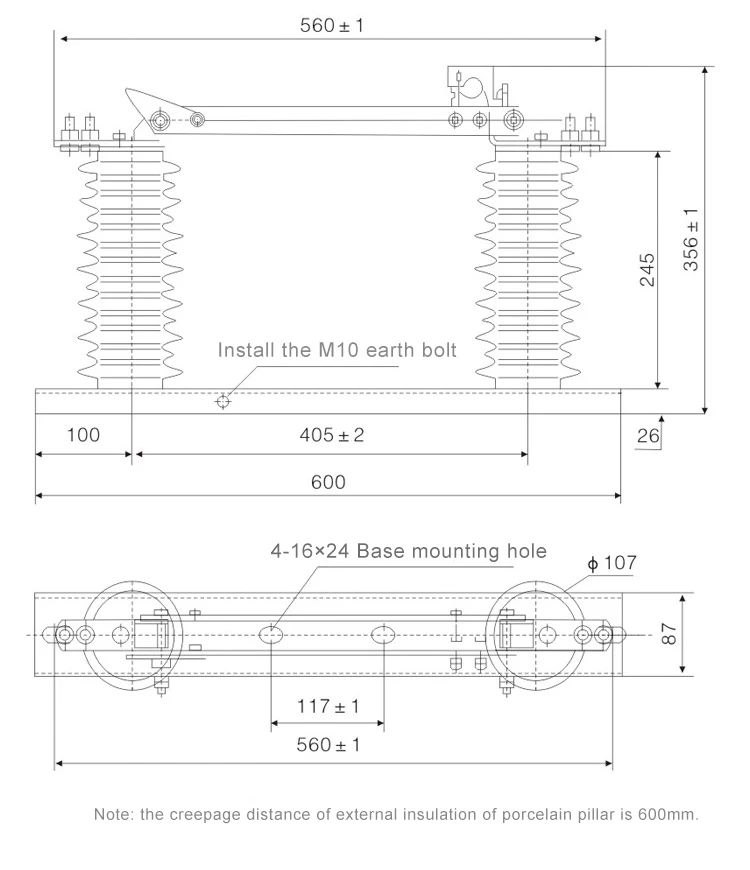

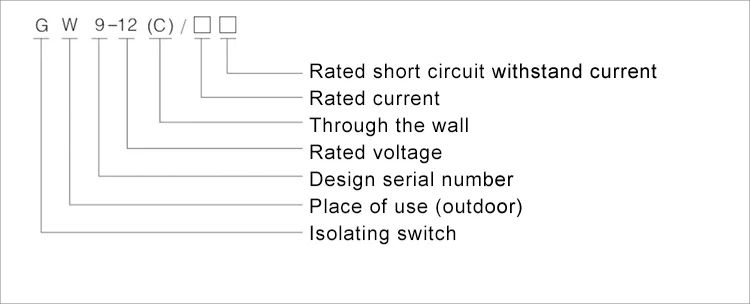

Отсечный выключатель GN19-12/400, 630, 1000, 1250 типов представляет собой конструкцию, где проводящая часть закреплена на базе с помощью двух столбовых изоляторов для каждой фазы. (Типы GN19-12C/400, 630, 1000, 1250 имеют один столбовой изолятор и один изолятор в керамическом корпусе.) Все три фазы расположены параллельно, а проводящая часть состоит из статических контактов контактных ножей и контактных держателей (или проводящих стержней). Каждый контактный нож подключен к середине соединительного изолятора, который установлен на базе шпинделя. Шпиндель соединен с соединительным стержнем (предоставляется пользователем) и механизмом с CS6-1 типа через ручку.

Соединительный контактный нож состоит из двух прорезных медных пластин, что увеличивает площадь теплоотведения и механическую прочность. Эта конструкция снижает температуру внизу и улучшает динамическую стабильность внутреннего отсечника. Один конец контактного ножа крепится к контактному блоку (или на проводящий стержень) с помощью болта (карти Шоу). В моделях GN19-12/1000, 1250 установлена магнитная блокировка, которая усиливает притяжение между двумя прорезными контактными ножами при большом токе короткого замыкания. В моделях GN19-12/400, 630 отсечные выключатели имеют малый предел тока, поэтому магнитная блокировка не требуется.

Рабочая среда

Температура окружающей среды: от -25°C до +40°C;

Высота: ≤1000 м;

Относительная влажность: среднее значение за день ≤95%, среднее значение за месяц ≤90%;

Сила землетрясения: ≤8 баллов;

Места установки: отсутствие пожароопасных, взрывоопасных, загрязненных, химически агрессивных веществ и сильных вибраций.
