Шкаф переключателей низкого давления 380В

Liugao — Поставщик стационарных распределительных щитов низкого напряжения

Щит распределительный низковольтный использует общую форму шкафа, с каркасом из стального профиля 8MF, выполненного методом локальной сварки холодной прокатки, с 20 монтажными отверстиями, что обеспечивает высокую жесткость конструкции.

Для решения проблемы теплоотведения в процессе работы щита предусмотрены радиаторные отверстия на верхней и нижней частях шкафа. Когда электрические компоненты внутри шкафа нагреваются, тепло поднимается вверх и выходит через верхние отверстия. Холодный воздух поступает через нижние отверстия, что создает естественную вентиляцию, способствующую эффективному теплоотведению.

Щит распределительный низковольтный спроектирован в соответствии с современными промышленными стандартами, с применением метода золотого сечения для разработки формы и размеров каждой части шкафа, что придает ему эстетичный и современный вид.

Крыша шкафа может быть снята при необходимости для удобства монтажа и регулировки главной шины на месте. На верхней части шкафа имеются четыре уголка для подъема и транспортировки.

Щит имеет степень защиты IP30, но также может быть произведен в соответствии с требованиями заказчика.

Условия эксплуатации

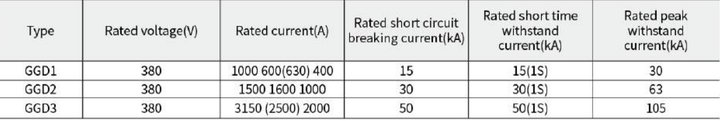

Щит распределительный низковольтный предназначен для использования в жилых районах, торговых центрах, школах, супермаркетах, подстанциях, промышленных предприятиях и других объектах, использующих электроэнергию. Он предназначен для систем распределения электроэнергии с переменным током 50 Гц, номинальным напряжением 400 В, 690 В и номинальным током от 1000 до 3150 А, используемый для преобразования, распределения и управления энергией, а также для питания освещения и распределительного оборудования.

Характеристики продукта

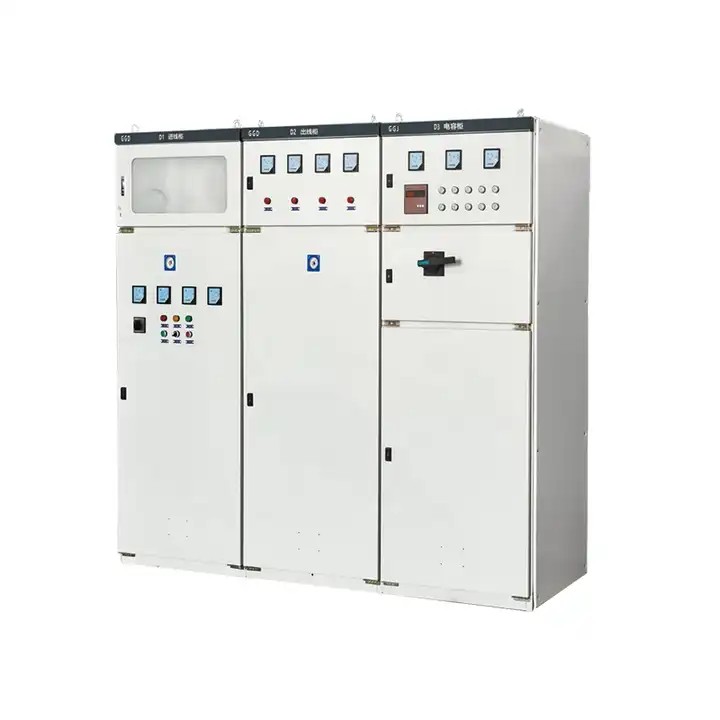

Корпус распределительного щита низкого напряжения GGD серии AC фиксированного типа выполнен в виде универсального шкафа. Каркас собран из стального профиля 8MF методом холодной прокатки с частичной сваркой. Компоненты каркаса и специальные элементы сопряжены с использованием точных материалов для обеспечения точности и качества шкафа. Все компоненты шкафа спроектированы с учетом модульного принципа, имеют 20 монтажных отверстий и высокий универсальный коэффициент.

Для эффективного теплоотведения в процессе работы шкафа на верхней и нижней частях установлены различные количество вентиляционных отверстий.

В соответствии с требованиями современного промышленного дизайна, применен метод золотого сечения для разработки внешнего вида шкафа и размеров частей, что придает шкафу привлекательный и современный вид.

Дверца шкафа соединяется с каркасом с помощью вращающейся оси, что позволяет легко устанавливать и демонтировать дверь. Внешний край дверцы оснащен резиновым уплотнителем, а соединительный прут между дверцей и каркасом имеет определенный ход сжатия, что предотвращает прямое воздействие дверцы на корпус и повышает защиту.

Электрические компоненты шкафа соединяются с каркасом многожильным медным проводом. Монтажные элементы внутри шкафа крепятся к каркасу с помощью нарезных винтов, образуя замкнутую защитную цепь.

Крыша шкафа может быть снята при необходимости для удобства монтажа и регулировки главной шины на месте. Четыре угловых элемента шкафа предусмотрены для подъема и транспортировки.

Степень защиты шкафа: IP30. В зависимости от условий эксплуатации пользователь может выбрать степень защиты от IP20 до IP40.
