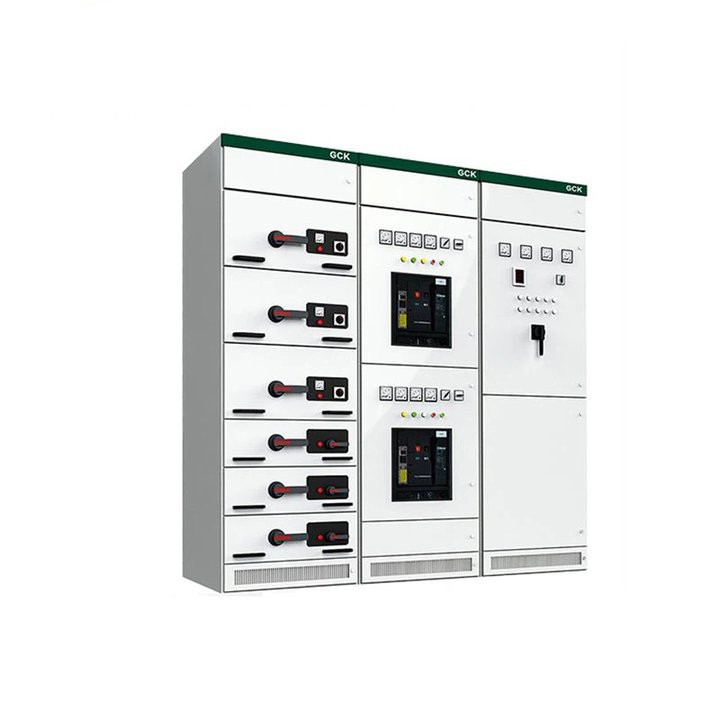

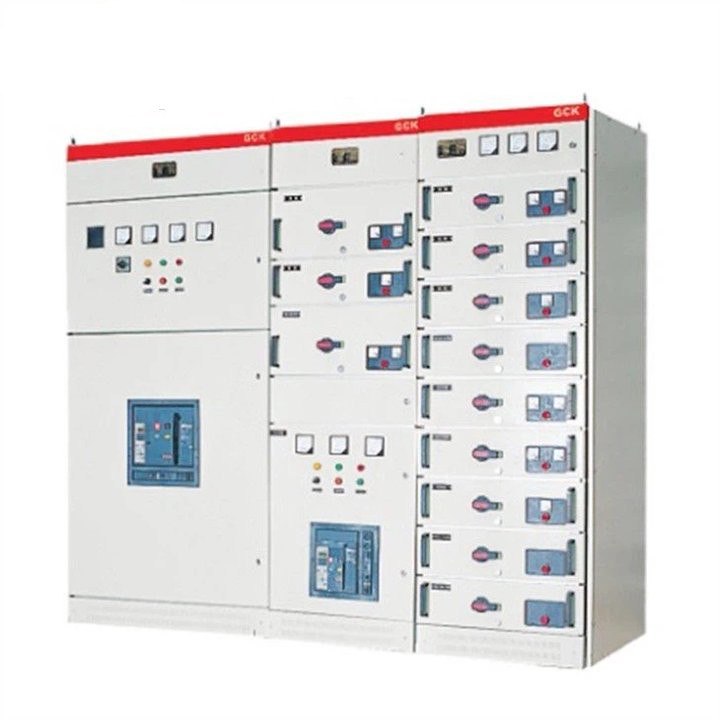

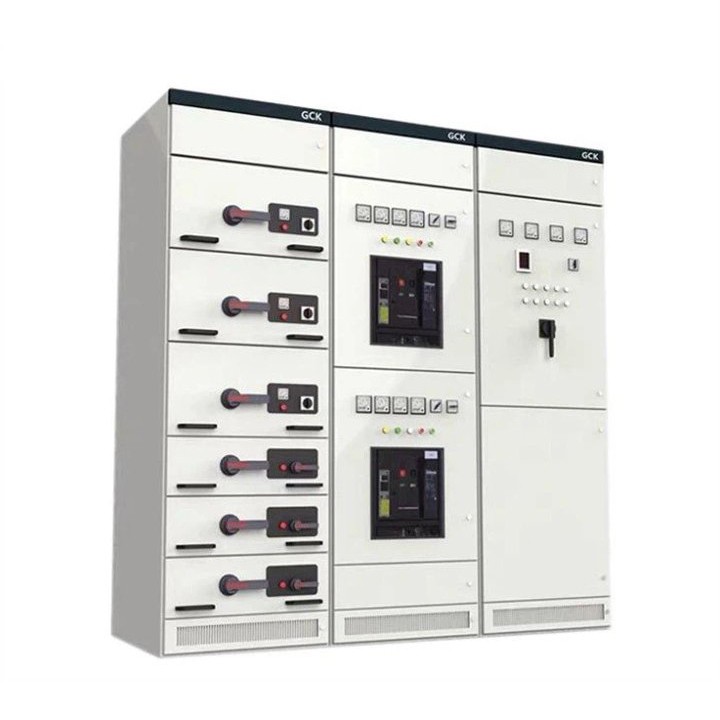

4000A Внутренние низковольтные переключатели

Люгао является поставщиком низковольтного распределительного устройства. Механизм управления имеет механическую блокировку с выдвижным ящиком. Когда главный выключатель находится в закрытом положении, ящик нельзя выдвинуть.

Механизм управления выдвижного ящика можно заблокировать в закрытом или открытом положении с помощью навесного замка, что позволяет безопасно выполнять обслуживание электрооборудования.

На задней стороне функционального блока находятся разъемы для основной цепи на входе и выходе, а также вспомогательные разъемы вторичной цепи.

Отсеки функционального блока разделены металлическими перегородками.

Выдвижной блок оснащен поворотным механизмом подачи с трехпозиционной функцией, что обеспечивает простую и надежную работу.

Пропульсивный механизм выдвижного ящика GCK использует спиральную траекторию для перемещения вдоль направляющего элемента, что позволяет подавать и извлекать функциональный блок. В процессе подачи и извлечения функционального блока он отображает три позиции и механическую блокировку, а также оснащен микровыключателем. Электроснабжение может осуществляться в тестовом положении. Блокировка.

Условия эксплуатации

Температура окружающего воздуха не выше +40°C и не ниже -5°C, средняя температура за 24 часа не выше +35°C;

Относительная влажность не должна превышать 50% при максимальной температуре +40°C, и допускается более высокая относительная влажность при более низких температурах, например, 90% при +20°C;

Чистый воздух, без коррозийных и взрывоопасных газов, без проводящей пыли и веществ, разрушающих изоляцию;

Отсутствие значительных встрясок и вибраций, вертикальная установка с наклоном не более 5 градусов;

Высота не превышает 2000 метров;

Распределительное устройство подходит для транспортировки и хранения при следующих температурах: от -25°C до +55°C, в течение короткого времени (не более 24 часов) — не выше +70°C.

Характеристики продукта

Каркас шкафа собран из профилей типа С, а части и специальные поддерживающие детали шкафа поставляются нашей компанией для обеспечения точности и качества корпуса.

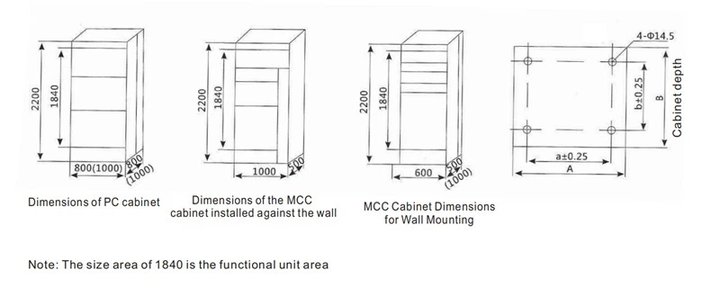

Размеры деталей, отверстия и промежутки для оборудования выполнены в модульной системе (модуль E=20 мм).

Внутренние структурные элементы оцинкованы.

Верхняя крышка шкафа съемная, а в четырех углах на верхней части шкафа установлены кольца для подъема и транспортировки.

Каркас шкафа разделен на отсек для шин, отсек функционального блока и отсек для кабелей, которые изолированы друг от друга, чтобы предотвратить распространение аварий.

Высотный модуль выдвижного блока составляет 200 мм, и он делится на пять серий размеров: блок 1/2, 1 блок, 1,5 блока, 2 блока и 3 блока. Номинальный ток цепи блока составляет 630А и ниже.

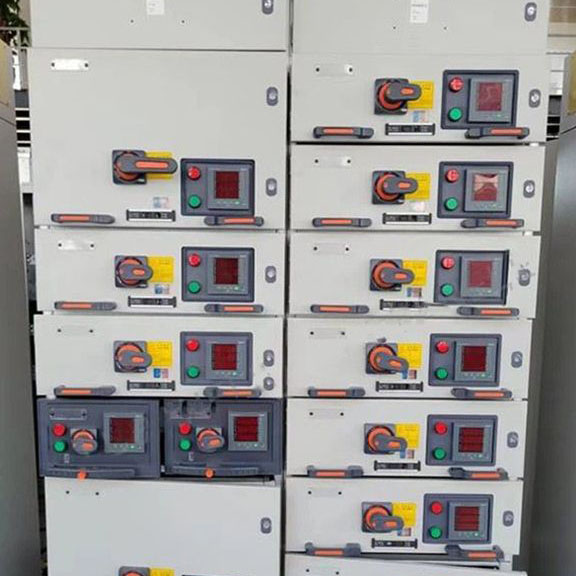

Каждый шкаф MCC может вмещать до 9 ящиков на 1 блок или 18 ящиков на 1/2 блока.

Механизм управления имеет механическую блокировку с выдвижным ящиком. Когда главный выключатель находится в закрытом положении, ящик нельзя выдвинуть.

Механизм управления выдвижного ящика можно заблокировать в закрытом или открытом положении с помощью навесного замка, что позволяет безопасно выполнять обслуживание электрооборудования.
