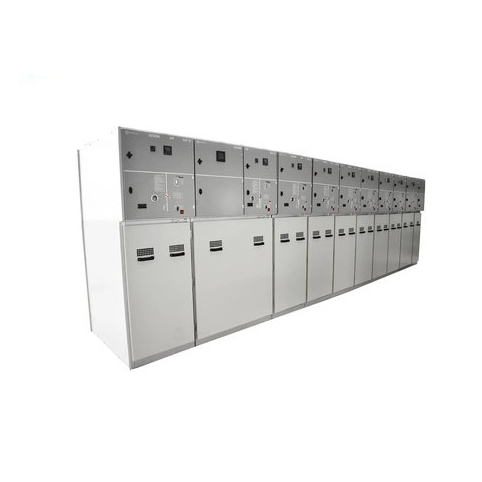

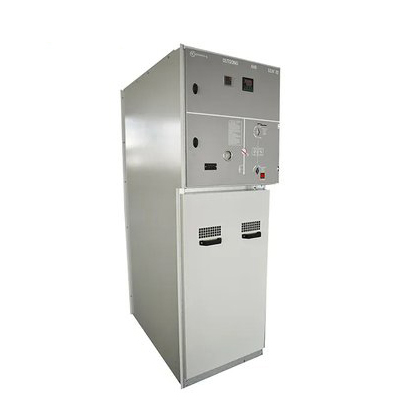

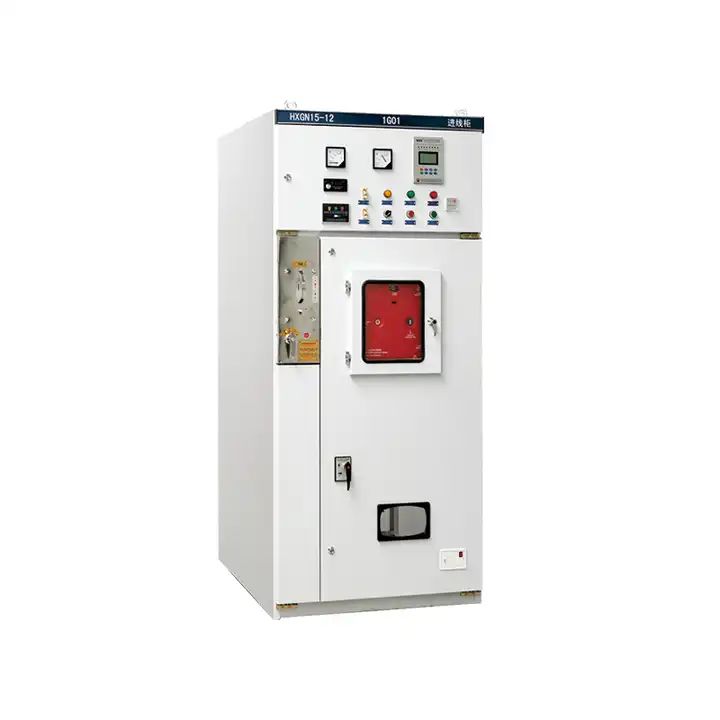

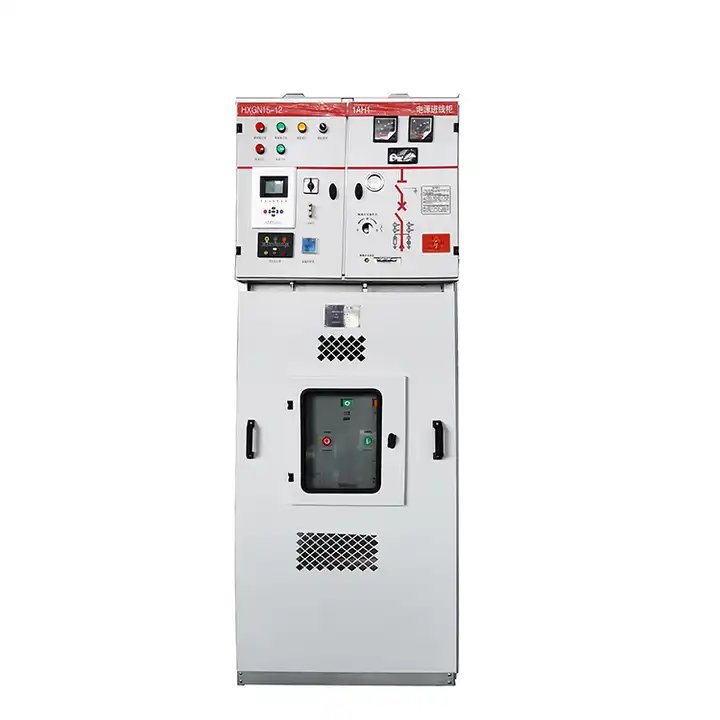

Шкаф выключателей 12 кВ

ЛиуГао, ведущий поставщик высоковольтных распределительных устройств, представляет шкаф с конструкцией типа сборки, который обеспечивает стабильность, надежность и удобство сборки. Он достаточно универсален, чтобы конфигурироваться как кольцевая сетевое устройство и поддерживает различные способы подключения.

Компактный по размерам, легкий, с небольшой площадью, легко устанавливаемый, кольцевой основной блок приоритетом ставит эффективность и простоту в своем дизайне.

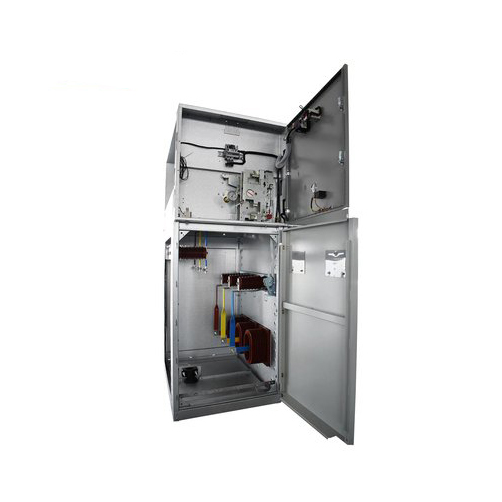

Устройство имеет отдельные помещения для шин, выключателя и управления, каждое из которых поддерживается в защищенном состоянии. Как шкаф, так и его компоненты тщательно заземлены для обеспечения личной безопасности операторов и обслуживающего персонала.

Кольцевой основной блок совместим с переключателями нагрузки FN12-12D и FN25-12D, что предоставляет гибкость и адаптируемость в его конфигурации.

С передовой и надежной системой механической блокировки, устройство отвечает строгим требованиям защиты от пяти факторов, что обеспечивает повышенную безопасность и защиту в процессе эксплуатации.

Условия эксплуатации

Температура воздуха: максимальная температура: +40℃; минимальная температура: -35℃

Влажность: средняя месячная влажность 95%; средняя дневная влажность 90%

Высота над уровнем моря: максимальная высота установки: 2500 м

Окружающий воздух не должен быть загрязнен коррозионными и воспламеняющимися газами, парами и т. д.

Отсутствие частых резких колебаний.

Характеристики продукта

Корпус, дверь и верхняя камера устройства подвергаются тщательной обработке с использованием распыления, что обеспечивает защитное и равномерное покрытие. Все шкафы оснащены основной заземляющей шиной, которая облегчает подсоединение непосредственно к шкафу. Металлические компоненты, включая заземляющие выключатели и блокирующие части, тщательно соединены с заземляющей шиной. Для обеспечения проводимости между частями, соединенными болтами, используются медные соединительные шнуры.

Для управления выбросом газа и предотвращения внутреннего горения дуг, на задней части шкафа предусмотрена дверь для сброса давления. Верхняя панель закреплена винтами, что позволяет легко открывать ее снаружи для подключения шины. Верхняя вспомогательная камера устройств предоставляет гибкость для установки клемм и других компонентов. Подняв малую камеру, можно эффективно установить релейную защиту.

Особо стоит отметить, что выключатель нагрузки и заземляющий выключатель используют блокирующую блокировку, в то время как заземляющий выключатель и дверь применяют принудительную блокировку. Следуя определенной последовательности действий — закрытие двери, включение заземляющего выключателя и закрытие выключателя нагрузки — осуществляется автоматическая блокировка. Эта последовательная операция предотвращает неисправности и повышает общую безопасность системы.
