13.8 КВ Оборудование для воздушной изоляции среднего давления и высокого давления

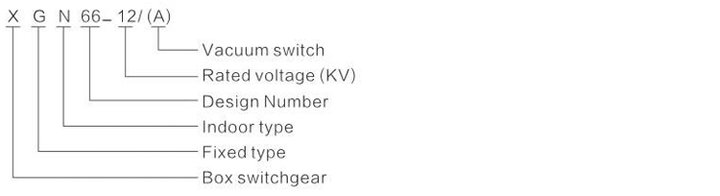

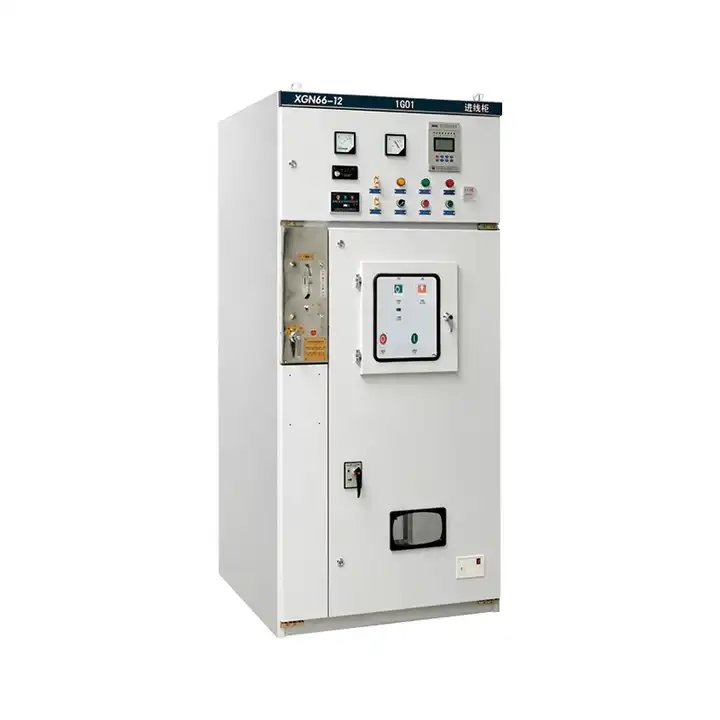

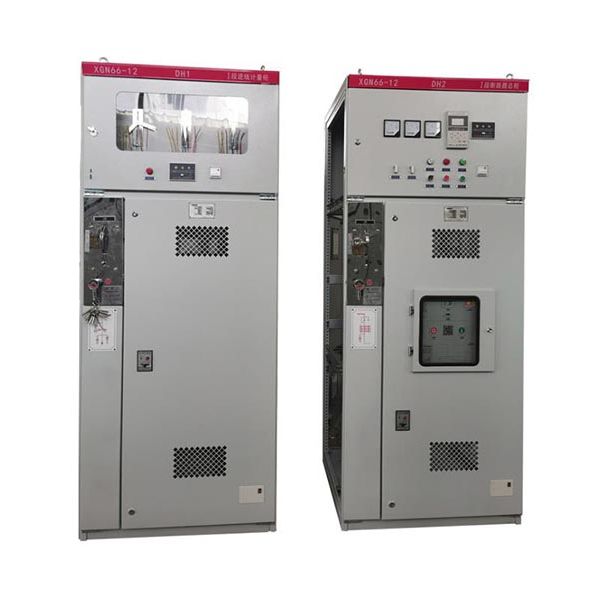

Liugao, ведущий поставщик высоковольтных распределительных щитов, представляет XGN66-12 — фиксированный закрытый распределительный щит нового поколения, который является вершиной современных технологий. Этот продукт полностью соответствует национальным стандартам, включая GB3906 и DLT404 Министерства электроэнергетики, а также международным стандартам IEC62271 для металлических распределительных щитов и оборудования для управления переменным током с диапазоном напряжений от 1 кВ до 52 кВ.

Данный распределительный щит устанавливает новые стандарты с его компактной конструкцией, занимающей всего 50% пространства по сравнению с традиционными распределительными щитами. Ключевой компонент — автоматический выключатель, который отличает высокая надёжность и производительность, оснащённый надёжным и простым в эксплуатации механическим межблокировочным устройством «пять защит».

Этот щит предназначен для использования в помещениях с однофазной сетью переменного тока 50 Гц и номинальным напряжением 3,6 кВ, 7,2 кВ и 12 кВ, и позволяет осуществлять приём и распределение электрической энергии. Его многофункциональные возможности, включая управление цепями, защиту и мониторинг, делают его универсальным решением для применения в таких объектах, как электростанции, подстанции, промышленные и горнодобывающие предприятия, высотные здания, а также в кольцевых сетевых шкафах с кольцевыми главными блоками.

Приверженность Liugao соблюдению как национальных, так и международных стандартов подчеркивает стремление предоставлять надёжные, высокопроизводительные и технологически передовые решения в области высоковольтных распределительных щитов.

Условия эксплуатации

Максимальная температура эксплуатации не превышает 40°C, минимальная температура не ниже -25°C.

Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%. Высота установки не более 1000 м (в случае превышения высоты — консультация с производителем).

Установочные места должны быть свободны от огня, взрывопожароопасных веществ, сильного загрязнения, химической коррозии и сильных вибраций.

Характеристики продукта

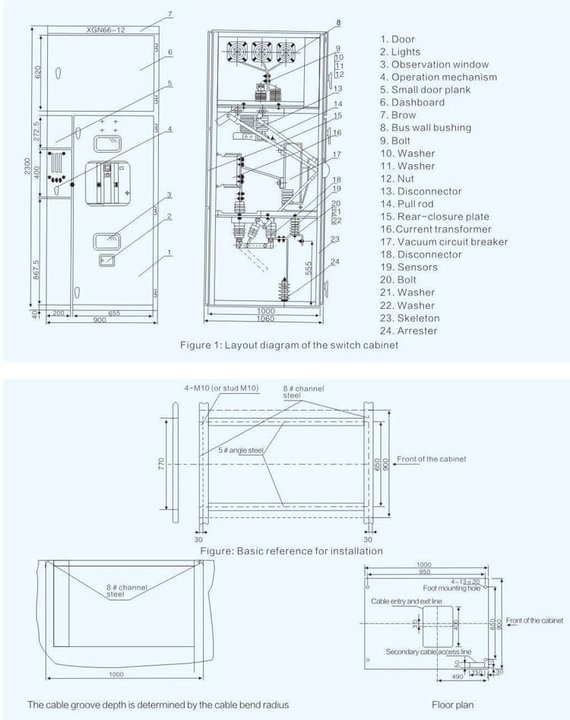

Корпус щита имеет сборную конструкцию без сварки, что обеспечивает высокую механическую прочность и эстетичный внешний вид, что делает его идеальным решением для высоковольтных распределительных щитов.

Задняя верхняя часть предназначена для установки поворотного выключателя GN30-12, а нижняя часть размещает выключатель GN19-12C. Механическое межблокировочное устройство, работающее в соответствии с установленными процедурами, обеспечивает надёжную защиту как для персонала, так и для оборудования внутри распределительного щита.

Основной выключатель представляет собой моноблочную конструкцию, с возможностью использования таких моделей, как ZN63-12 (VS1-12) и VD4-12, что значительно повышает универсальность и функциональность щита.

Система применяет принудительный механический замок для межблокировки между основными выключателями, разъединителями и дверями корпуса щита, что соответствует функции межблокировки «пять защит». Эта особенность позволяет комбинировать устройства в случайном порядке с кольцевыми главными блоками, что значительно повышает гибкость и безопасность при эксплуатации высоковольтного распределительного щита.
