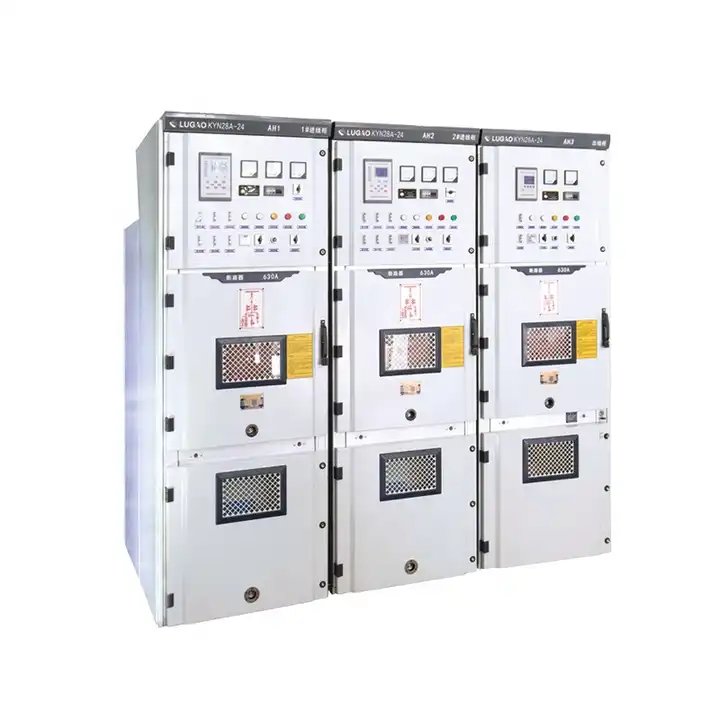

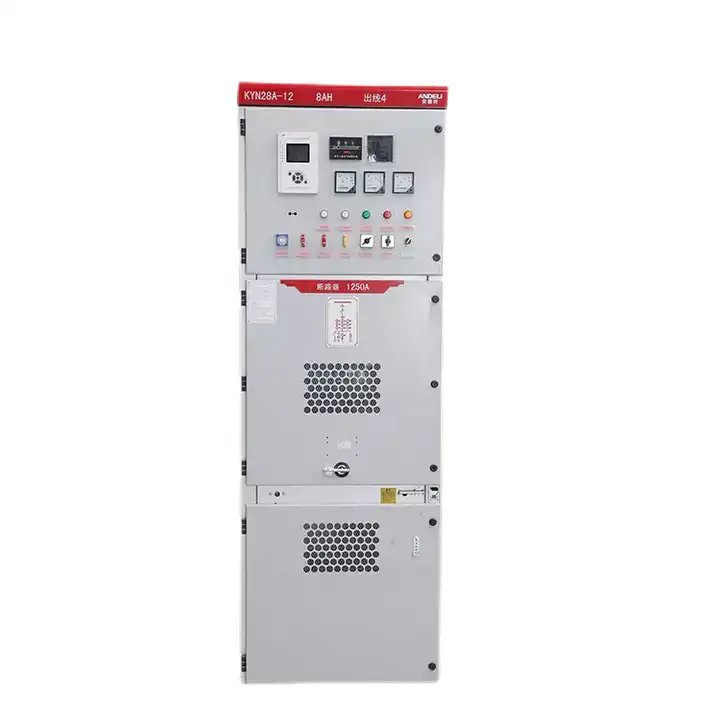

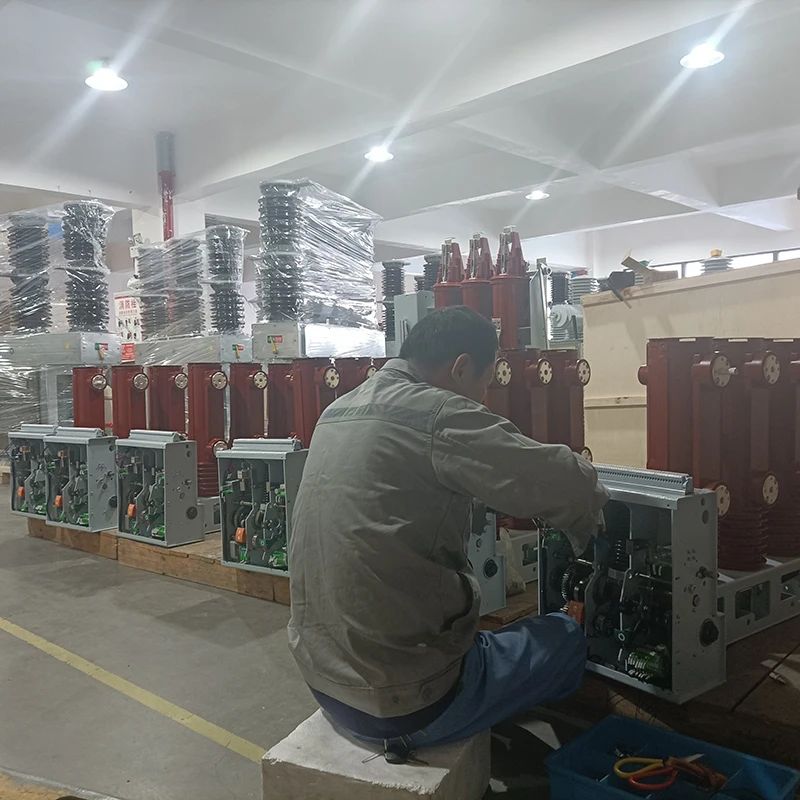

33 КВ Оборудование для закрытия металлических выключателей переменного тока среднего и высокого давления

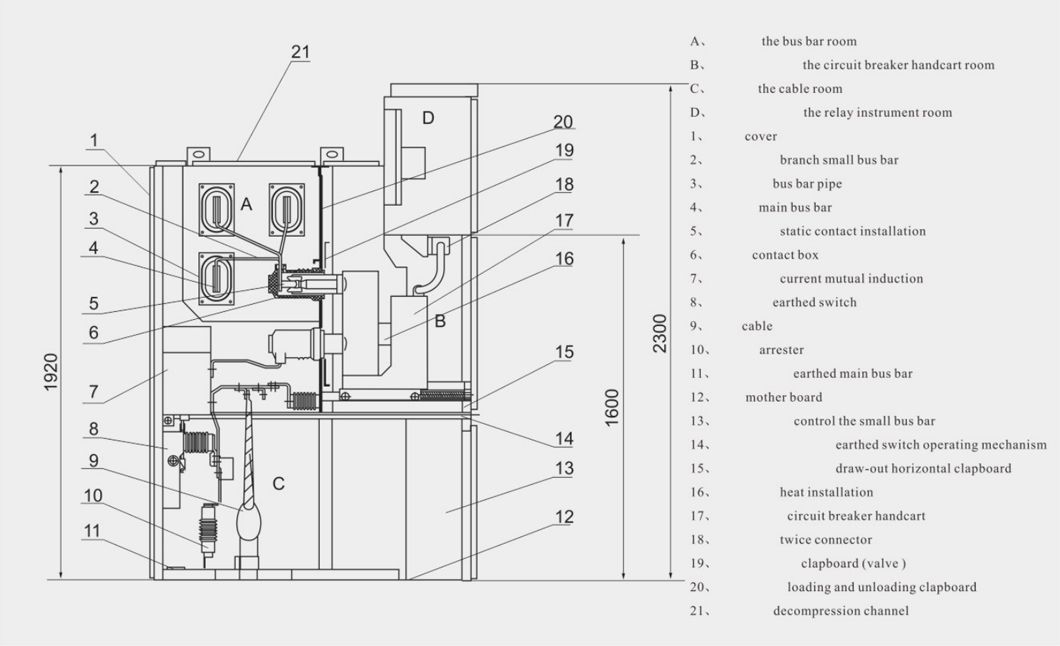

Оборудование для распределения электрической энергии разработано в соответствии с металлозащитными герметичными распределительными щитами стандартов GB3906-91. Корпус устройства состоит из основного корпуса и выкатных частей (тележки), расположенных в центре. Корпус разделен на четыре отдельных отсека. Защита внешнего покрытия имеет степень защиты IP4X, а при открытии дверей отдельных отсеков и камеры автоматического выключателя степень защиты снижается до IP2X. Это оборудование может поддерживать различные схемы подключения: входные и выходные линии, кабельные вводы и другие функциональные планы. После комбинации и конфигурации оно может быть преобразовано в различные формы распределительных устройств.

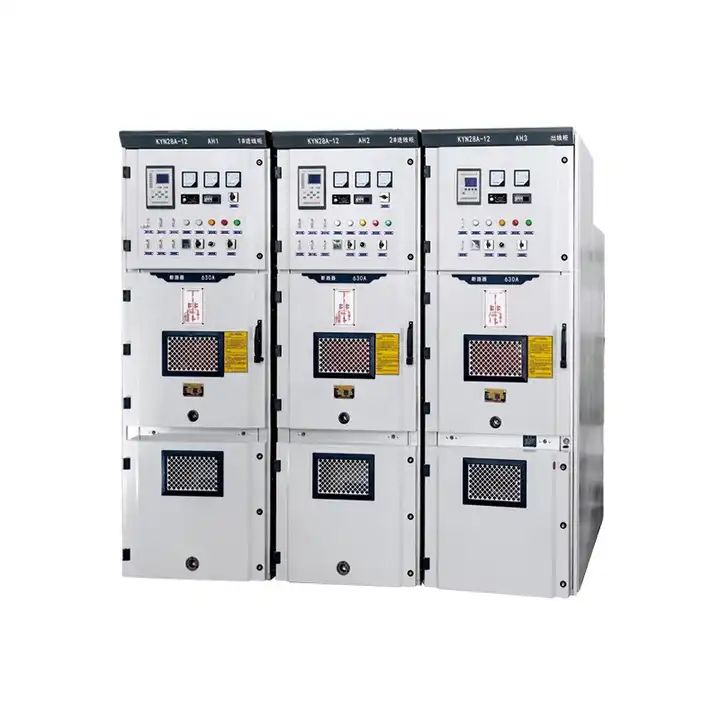

Это оборудование может быть установлено и обслужено с фронтальной стороны, что позволяет создавать двустороннюю компоновку с размещением «спина к спине» или установку вдоль стены, что повышает безопасность и гибкость оборудования, а также эффективно использует пространство.

Условия эксплуатации

Обычные условия:

Температура окружающего воздуха: от -10℃ до +40℃;

Высота над уровнем моря: до 1000 м;

Относительная влажность: средняя ежедневная влажность не превышает 95%, средняя месячная влажность не превышает 90%;

Сейсмическая активность: интенсивность не более 8 баллов по шкале Рихтера;

Окружающий воздух не должен содержать агрессивных или горючих газов, водяных паров;

Без значительного загрязнения и регулярных сильных вибраций, при строгих условиях интенсивность должна соответствовать требованиям первого типа.

Особые рабочие условия:

Если продукт используется в условиях, выходящих за пределы нормальных эксплуатационных условий, предусмотренных стандартом GB3906, пользователю следует проконсультироваться с производителем.

Характеристики продукта

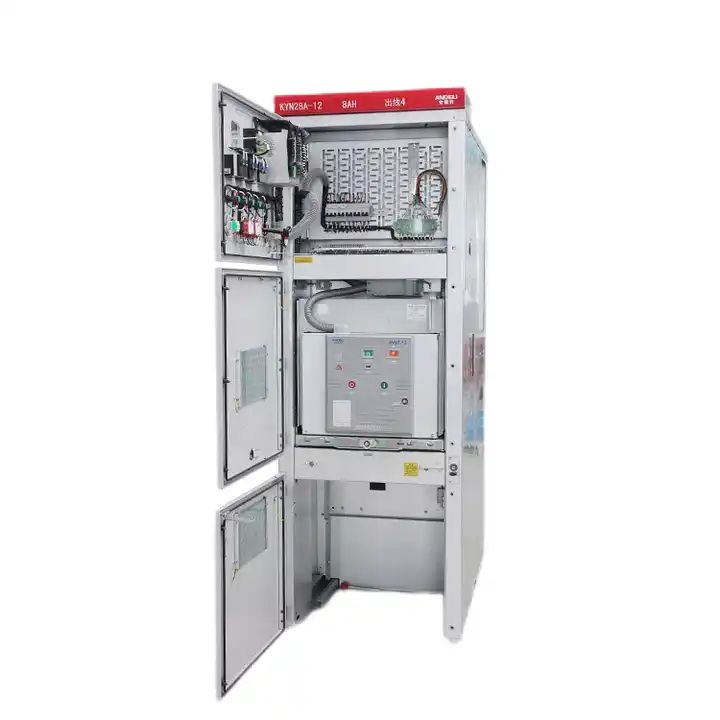

Каркас тележки изготовлен из стального листа с использованием обработки на станке с ЧПУ и клёпки. В зависимости от назначения, тележки могут быть классифицированы как: тележки с автоматическим выключателем, тележки с трансформатором напряжения, тележки с изолятором и тележки с измерительными устройствами и др. Тележки одинаковых спецификаций легко взаимозаменяемы.

В корпусе щита предусмотрены позиции для изоляции, тестирования и эксплуатации тележки. Каждая позиция оснащена устройством для позиционирования, которое гарантирует, что тележка не будет двигаться в указанных позициях, при этом блокировка должна быть снята, чтобы тележка могла перемещаться.

Шины соединяются от одного щита к другому и фиксируются с помощью статического контактного ящика через разветвленную шину. Толстые разветвленные шины соединяются с помощью болтов с контактным ящиком и главной шиной, не требуя дополнительных зажимов для проводов или изоляторов. Когда есть особые требования заказчика или проекта, болты соединения на шинах могут быть изолированы с помощью оболочки и крышки. Когда шина пересекает перегородку щита, она фиксируется с помощью втулки, чтобы в случае возникновения дугового замыкания внутри щита предотвратить распространение неисправности на другие секции и гарантировать механическую прочность шины.

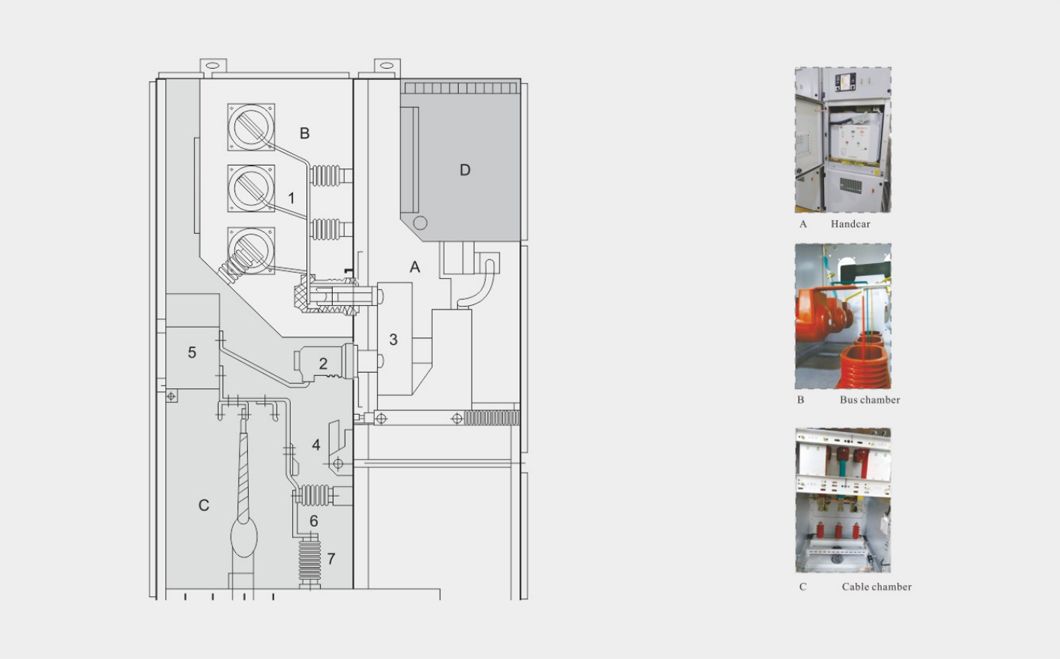

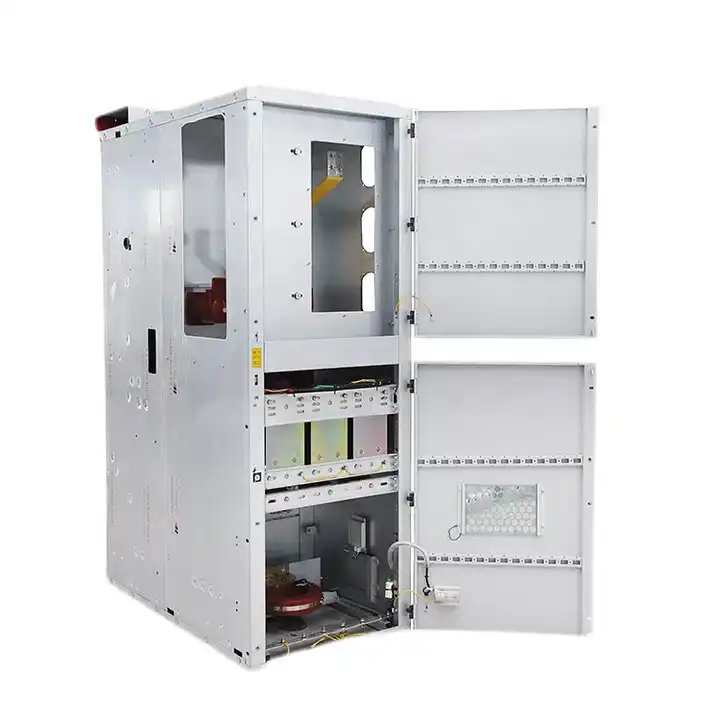

В камере кабеля могут быть установлены токовые трансформаторы, заземляющий выключатель, разрядник и кабели. На дне предусмотрены съемные алюминиевые листы с прорезями для обеспечения удобства монтажа на месте.

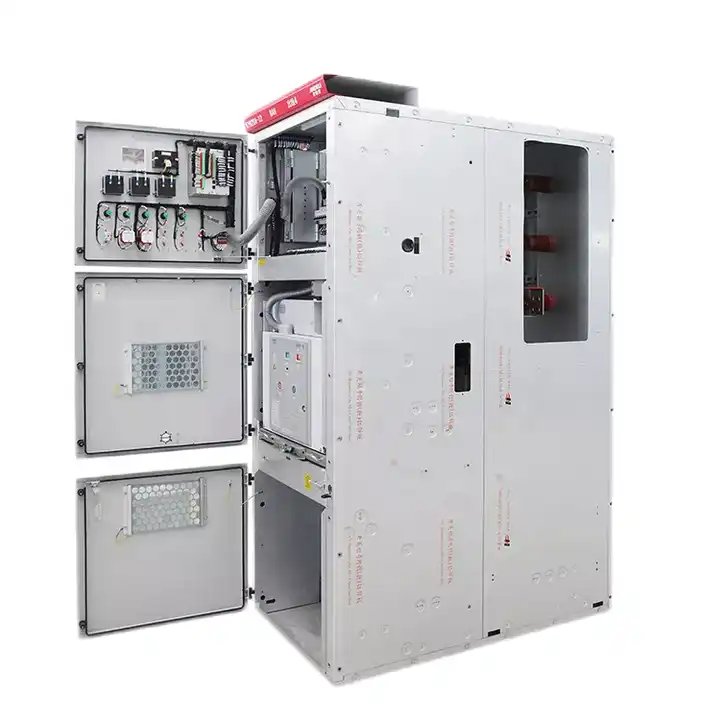

Камера реле и приборов используется для установки различных компонентов, таких как реле, приборы, индикаторы сигналов и операционные выключатели. Также можно добавить небольшую камеру для шин, расположенную сверху, в зависимости от потребностей клиента, с возможностью подключения до 16 линий для управления небольшой шиной.

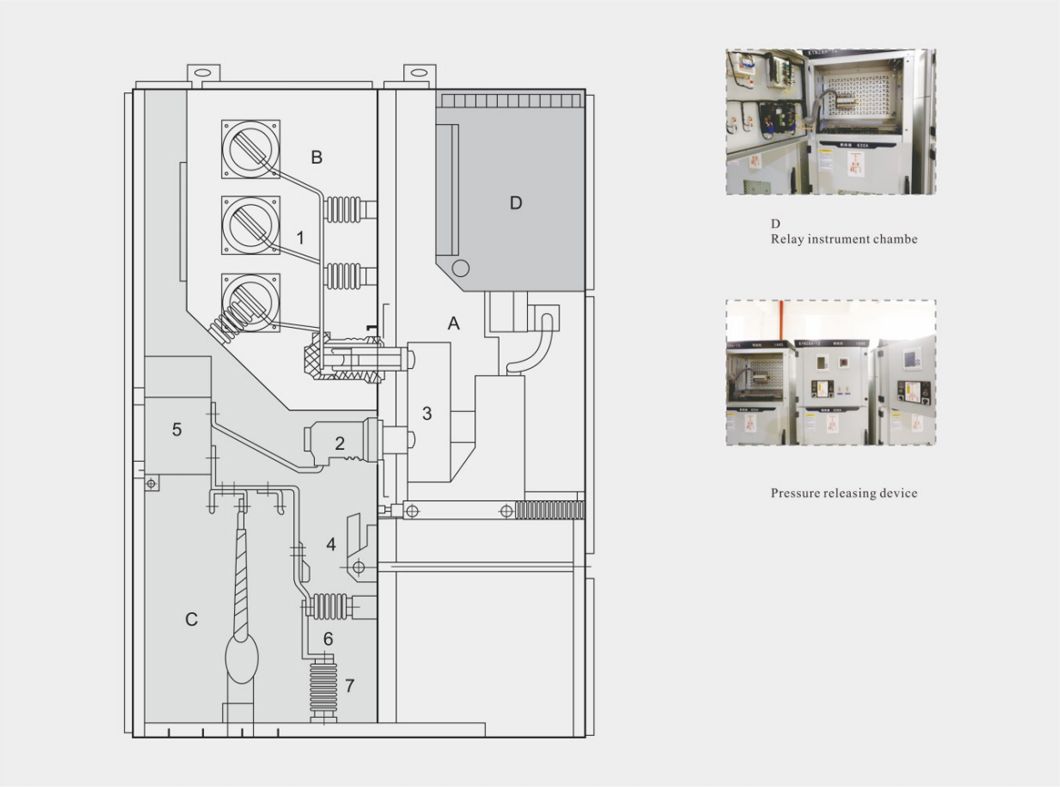

В камерах для тележек, шин и кабелей установлены устройства для сброса давления. Когда возникает дуговой замыкание внутри автоматического выключателя, главной шины или в камере кабеля, и появляется электрическая дуга, давление внутри щита повышается. Когда оно достигает определенного уровня, металлическая пластина устройства для сброса давления автоматически открывается, выпуская давление и газ, что гарантирует безопасность оператора и щита.

Устройство для фиксации соединяет центральный выход с корпусом щита, а также предусмотрено устройство для подъема, что облегчает открытие центрального выхода. Когда центральный выход закрыт, сила соединения с корпусом щита оптимальна, что эффективно повышает защиту от внутренних дуговых замыканий.
