33 КВ электропереключатель низкого и среднего давления

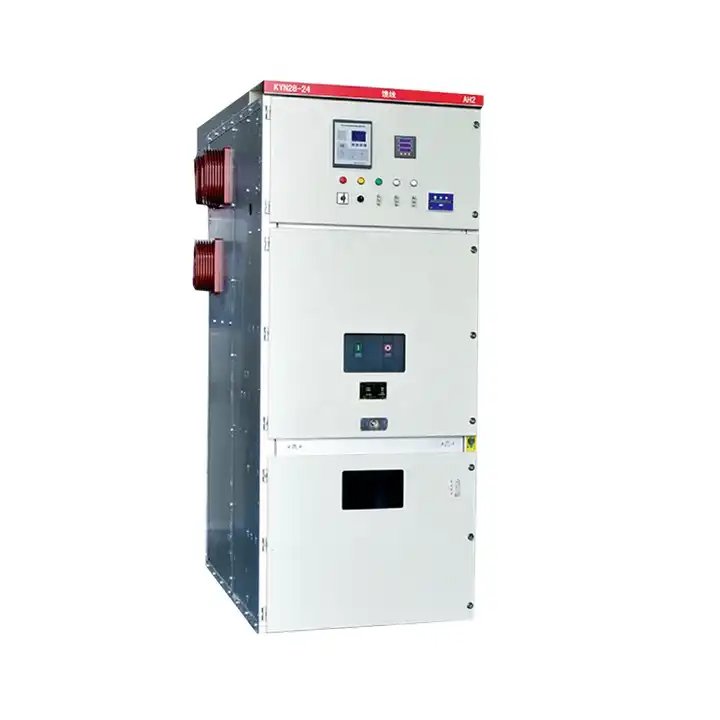

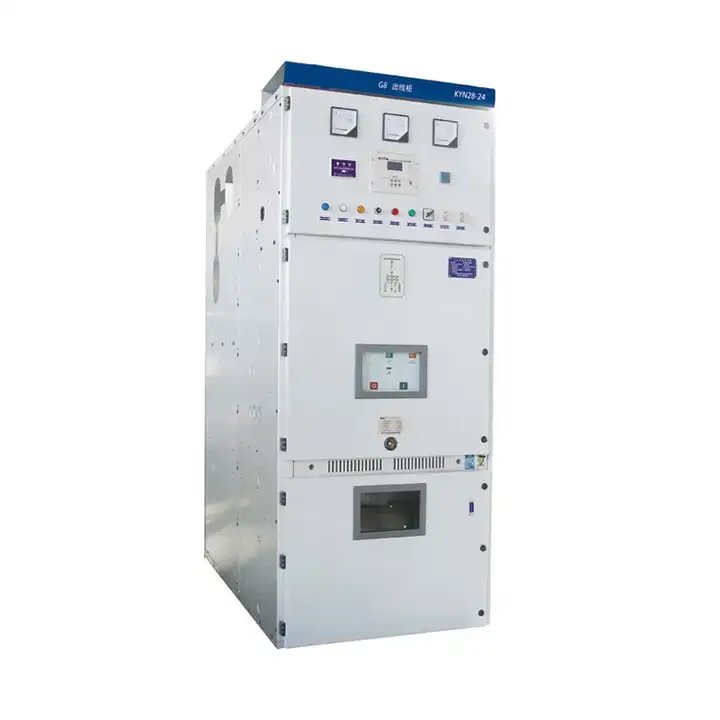

Распределительный щит 24 кВ (15) с компактными размерами и металлическим корпусом с воздушной изоляцией является усовершенствованной версией 12 кВ щита с центральной установкой. Этот щит специально предназначен для систем 24 кВ/15 кВ и не требует применения композитной изоляции или межфазных разделителей, что обеспечивает отличные характеристики изоляции. Щит состоит из корпуса и выкатной части (выкатной тележки), что гарантирует безопасность и гибкость эксплуатации.

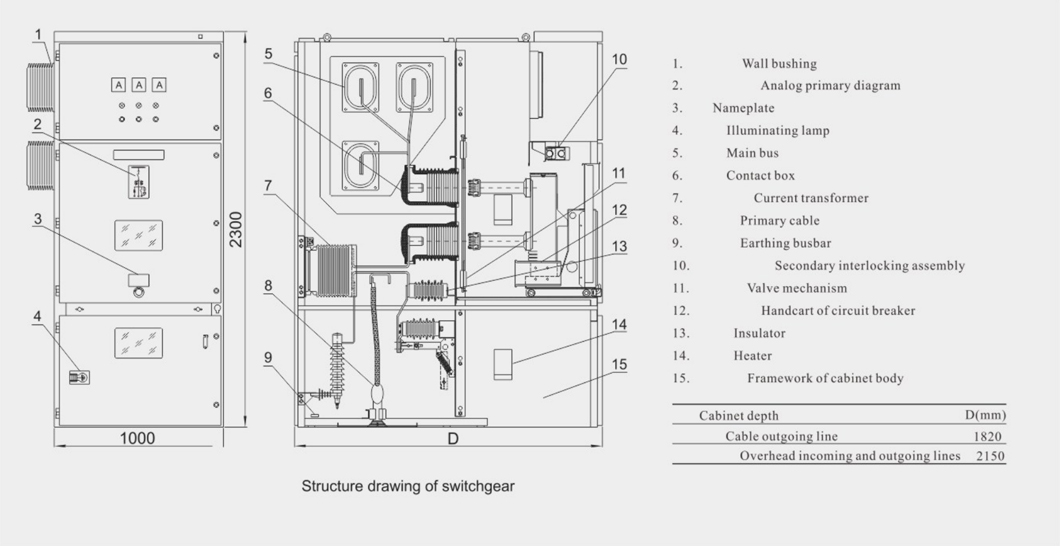

Корпус щита разделен на четыре отдельных отсека с защитой от воздействия окружающей среды уровня IP4X. Когда двери отсеков и дверца камеры автоматического выключателя открыты, степень защиты снижается до IP2X. Этот универсальный высоковольтный щит поддерживает различные схемы и конфигурации, включая ввод и вывод с верхнего ввода и вывода, кабельные вводы и другие функциональные решения. Благодаря возможности сочетания различных компонентов, он может быть преобразован в распределительное устройство для различных приложений.

Монтаж, наладка и обслуживание щита могут быть выполнены с фронтальной стороны, что упрощает эксплуатацию. Также предусмотрена возможность установки в двух вариантах — с обратным расположением или настенной установкой, что позволяет минимизировать занимаемое пространство и повышает безопасность и гибкость использования.Условия эксплуатации:1. Температура окружающего воздуха: от -15℃ до +40℃;

2. Высота над уровнем моря: не более 3000 м;

3. Относительная влажность: среднее значение за день не превышает 95%, среднее значение за месяц не более 90%;

4. Сейсмическая интенсивность: не более Ms8;

5. Место установки: должно быть свободно от огня, взрывной опасности, сильного загрязнения, химической коррозии и сильных вибраций;

6. Если продукт предназначен для эксплуатации в условиях, выходящих за пределы нормальных эксплуатационных условий, установленных стандартом GB3906, пожалуйста, обсудите условия с нашей компанией.Характеристики продукта:·

Разнообразие выкатных тележек и удобство эксплуатации: Каркас выкатной тележки изготовлен из стальных листов с обработкой на станке с ЧПУ. Выкатная тележка имеет хорошую изоляционную согласованность с корпусом щита и обеспечивает безопасное, надежное и гибкое механическое блокирование. Тележки можно разделить на: тележки с автоматическим выключателем, тележки с трансформатором напряжения и тележки с изолятором в зависимости от назначения, при этом тележки одинаковых спецификаций взаимозаменяемы.

·

·

Расположение тележек в корпусе щита: В корпусе щита предусмотрены позиции для разрыва цепи, тестирования и рабочие позиции для выкатных тележек. Каждая позиция оснащена устройством для позиционирования, которое гарантирует надежное блокирование, и операции должны выполняться согласно процессу блокировки для предотвращения неправильной эксплуатации.

·

·

Удобство эксплуатации: Все выкатные тележки используют винтовой механизм для вращения, что облегчает их ввод и извлечение. Это удобно и гибко для оператора. Когда требуется извлечь тележку из корпуса щита, необходимо использовать специальную транспортировочную тележку для удобства извлечения, после чего можно проводить проверку и обслуживание.

·

·

Компактность и удобство обслуживания: Тележки имеют центральное расположение, что уменьшает общий объем устройства и облегчает процесс проверки и обслуживания.

·
